英国ABI电路板反求系统应用案例


使用英国ABI的电路板反求系统RE1024对电路板进行原理图反求,过程如下:

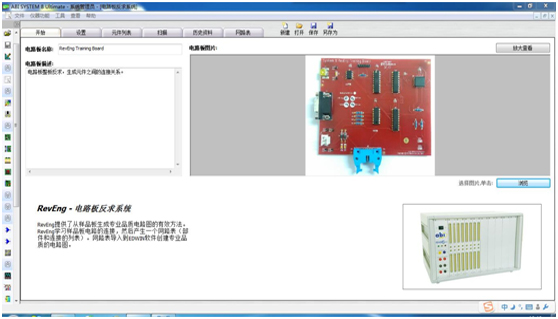

1.在SYSTEM8软件中录入电路板信息,如图:




电路板概况

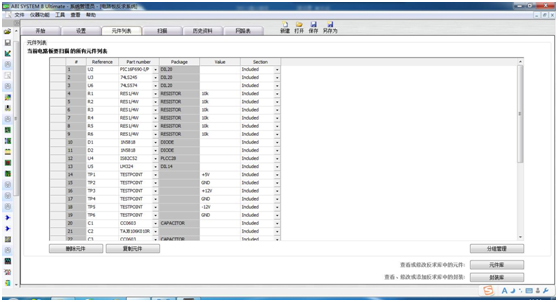

电路板全部器件列表

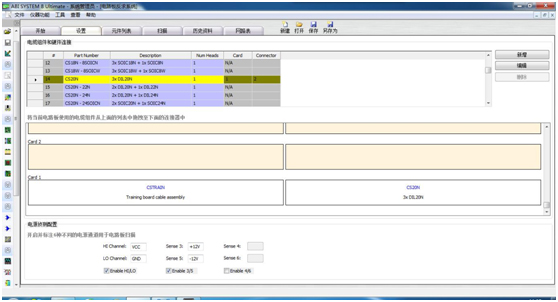

2.设置测试需要的通道和电缆夹具,如图:



电缆及通道设置



3.将被测电路板上的器件和测试点通过测试电缆夹具连接到仪器上,如图:





4.在SYSTEM8软件中开始对电路板上的元件进行扫描,如图:

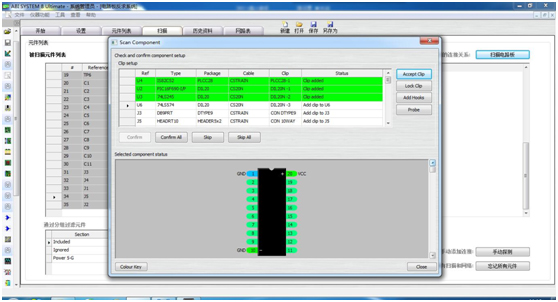

 扫描前确认接线

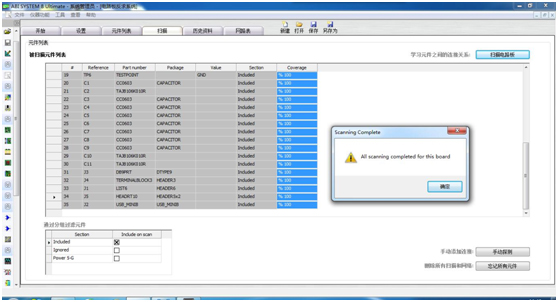

扫描完成

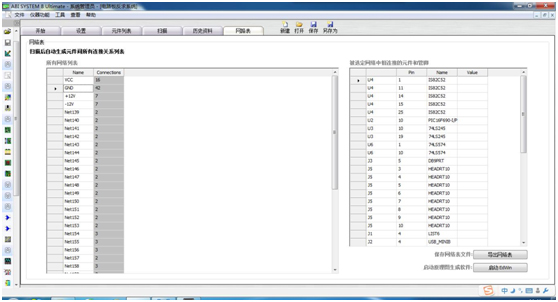

生成完整的网络表



5.将网络表导入EDWinXP专业绘图软件中,生成电路板的原理图,如图:





6. 使用ABI电路板反求系统的体会:使用电路板反求系统进行电路板原理图绘制,相比通过万用表手工绘制,极大提高了绘图的效率和结果的准确性,避免人为原因缺失连接,使得反求工作更加规范化、流程化,同时可方便的重复反求和对部分电路反求,是维修工作的利器。
