英国ABI-RE256电路板反求系统



英国ABI-RE256电路板反求系统

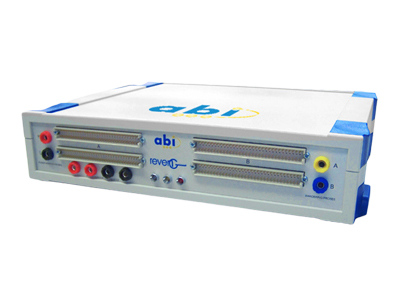

RE256 电路板反求系统



RE256是为高效、专业从电路板上求取高质量的电路图所设计。该系统包括:PC控制多通道硬件测量系统、SYSTEM8 Ultimate控制软件、专业绘图软件三部分。

ER256反求系统通过学习被反求板上各器件的连接关系并产生一个网络表(器件和器件连接关系的列表),将产生的网络表导入到专业绘图软件中生产高品质的电路图。



概述



反求过程通过测试夹、连接器、测试钩连接到被测板上的各个器件来实现。System8 Ultimate控制软件将自动指导用户在被反求电路周围放置和移动测试夹具,软件将生成夹具组合次序和夹具移动次序,以便反求到电路板上可能的连接关系。用户也可以修改和重写夹具的自动放置、移动次序。



为了尽量减少操作错误,系统采用方向检查和管脚检查以确认夹具的接触和位置的正确性。RE256在反求测试过程中不给被测电路板供电,同时限制测试信号的电压和电流(半导体门电路不受影响).这也是安全的小信号技术的应用。系统可配置多种IC测试夹和连接器,如果测试夹具、连接器由于电路板上的物理限制不适合或无法使用,可以使用手持探笔(蜂鸣器)和焊接线缆束来学习。



主要特点



1.摆脱了传统的人工绘图繁琐,大大提高了工作效率,降低成本,易于使用
2.256路测试通道,可扩至2048通道
3.用户可自由定制多种测试夹具和连接器,方便于器件连接
4.独立探笔通道、焊接线缆束以便解决无法使用夹具连接的情况
5.使用安全的小信号技术,反求过程安全性
6.可只对局部电路进行反求、绘制电路图
7.重复反求和验证
8.反求过程可以在各个阶段暂停、重新开始和终止,测试结果随时保存
9.系统自动优化测试步骤,提示夹具的移动和放置,无漏测,结果准确



机柜硬件系统(PC控制多通道硬件测量系统)



1.多引脚数适应多重需求和大型电路板反求
2.系统内部配置了控制卡和1024通道卡
3.系统可以随时通过512通道卡扩充到2048通道。



SYSTEM8 Ultimate控制软件



控制硬件并提供与CAD软件的连接,主要功能包括:



•硬件驱动
•测试夹和连接器无数量限制
•局部电路反求
•重复反求和验证
•夹具移动优化
•夹具自动定位
•手动探笔针对非标准器件测试学习
•反求流程可以在各个阶段被暂停、重启开始和终止

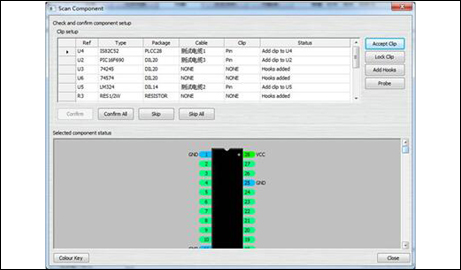

RE256电路板反求系统软件图一

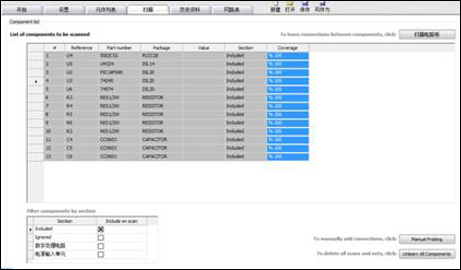

RE256电路板反求系统软件图二

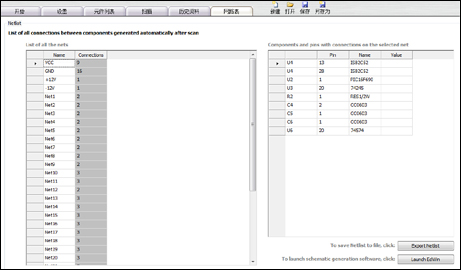

RE256电路板反求系统软件图三

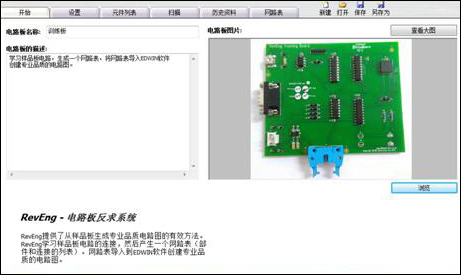

RE256电路板反求系统软件图四



提供的专业绘图软件(快速绘制原理图)



主要功能如下:



•导入网络表放置元件
•自动布线
•分页原理图
•总线结构支持
•多达 12,000 种器件库
•器件移动和旋转



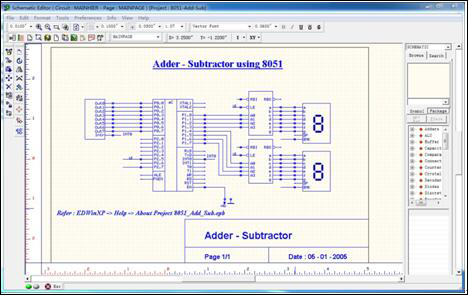

RE256电路板反求系统软件图五
