您所在的位置:首页 > 产品中心 > 英国ABI-AT128多品种集成电路测试仪

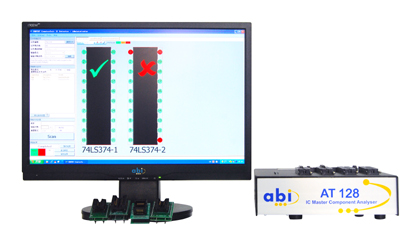

AT128多品种集成电路测试仪



AT128多品种集成电路测试仪


英国ABI-AT系列多品种集成电路测试仪下载

英国ABI-AT256集成电路筛选测试仪客户评价



测试管脚:128(已停产)



测试适用范围:



元器件测试-适用于多的集成电路的测试和元器件的筛选测试
电路板测试-适用多种电路板的检测(附加测试电缆线和多种封装的测试夹)

测试原理(v-i曲线测试):



对元器件的每个管脚施加一个安全的低功率的扫描驱动信号,产生一个阻抗特征图,以备对比和存储。
被测器件和数据库中标准动态阻抗图相比对,阻抗图的差异大小即可判断元件的好坏和可用性。
测试信号可设定的参数包括: 电压、波形、源电阻、频率。可根据需要进行调整以便得到准确的信息。

集成电路测试操作如此简单:



1.从数据库选择要测试的集成电路型号.
2.将集成电路插入测试座.
3.执行测试
4.得到PASS或FAIL的测试结果.



商品输入检验



不需要电子专业知识.
适用于集成电路/封装件.及多种类型电路板
灵活、好安装、宜操作.
测试结果直接: PASS或FAIL.
软件可设定多种测试条件.
可提供元件测试分析报告.

适合不同封装形式的元件:



-双列插脚(DIL)
-小型封装集成集成电路(SOIC)
-小型封装(SSOP, TSOP)
-塑料无引线芯片载体封装(PLCC)
-四方扁平封装(TQFP, PQFP, LQFP)
-球门阵列封装(BGA)
注意: SENTRY不受限于只能测试电子集成电路, 也可用于各个模块。

测试通道



标准提供多达128个测试通道, 可设定用于不同的元器件封装。
升级模块:64通道
可扩充到192/256个测试通道。

用两种模式扫瞄:



一般模式: 扫描信号是以一固定管脚为参考点, 测试信号施加到待测元器件上。
矩阵模式: 扫描信号是以元器件的各个管脚为参考点, 测试信号循环组合施加到待测元器件上。





通用型PLCC转接器(用于测试有20~84脚的PLCC封装)





数据库



用户可根据自己的需要,用性能完好的器件创建ic的测试数据库,以备日后测试使用。创建一个测试库仅需要数秒的操作时间,操作十分简单容易。

结果比较型式:

将数据库中的IC与待测ic的V-I曲线相比较, 即可判定被测IC的好坏,提供两种比较型式:

与数据库中元件比较: 被测IC的V-I曲线与数据库中的相同型号的IC比较
被测IC之间比较比较: 多个集成电路的之间的V-I曲线相比较。

软件- 灵活性



1)软件提供测试库图形化修改功能,以方便用户制作不同新封装形式器件的测试库,
2)软件可以自定义各个通道的使用,一台机器可以同时检测多个器件

报告



1)软件可产生一详细的测量报告, 包含集成电路相片。这份报告可用于深入分析好坏集成电路的差异具体原因。
2)用户可处理集成电路的多种信息; 集成电路的动态阻抗图可储存在pc中,并可随时读出, 以与新的扫瞄阻抗图作比较。
3)为了今后使用方便, 可在集成电路的存储数据文件夹内增加其它信息, 包括:相片、PDF文件或甚至文字与电子表格。

针印(PinPrint)动态阻抗详细分析元件的管脚.



定制化的报告(PinPrint).



转接器



1)标准型:



用于SOIC、SSOP、TSOP及PLCC封装; 也有提供AT系列校正工具组。



标准SOIC转接器





通用型:



用于SOIC及PLCC封装; 一个转接器即适用于多种芯片尺寸, 测试有20、28、32、44、52、68、84脚的集成电路。







一个转接器即适用于测试宽0.15”~0.6”达44脚的集成电路。



客制型:



可订制多种封装的转接器, 包括: BGA、QFP; 请进一步洽询, 以设计符合您需求的转接器。



BGA插座转接器



技术规格



扫描测试波形 正弦波,锯齿波,三角波
扫描测试频率 6种频率供选择:100Hz,200Hz,500Hz,1KHz,2KHz,5KHz
扫描电压(Vs) 4种峰值电压选择:-20~+20V 步进0.1V
扫描源电阻(Rs) 3种电阻供选择:1kΩ, 10kΩ,100kΩ
扫描通道 AT128通道数量:128通道(已停产)
AT192通道数量:192通道
AT256通道数量:256通道
显示模式:VI曲线图
扫描模式:手动或连续, 或自行设定扫描次数
扫瞄模式 一般模式:扫描信号是以一固定管脚为参考点,测试信号施加到待测元器件上.
矩阵模式:扫描信号是以元器件的各个管脚为参考点,测试信号循环组合施加到待测元器件上.
电脑连接 USB
连接电脑使用,标准配置含上位机软件
适合不同封装形式元件: 适合不同封装形式的元件:
-双列插脚(DIL)
-小型封装集成集成电路(SOIC)
-小型封装(SSOP, TSOP)
-塑料无引线芯片载体封装(PLCC)
-四方扁平封装(TQFP, PQFP, LQFP)
-球门阵列封装(BGA)
注意: SENTRY不受限于只能测试电子集成电路, 也可用于各个模块及电路板。
测试报告 可自行编辑测试报告
功率需求 线路电压:85~264VAC
频率:47~63Hz
功率:最大150W
尺寸/重量 尺寸:27x25x9cm;重量:3.5kg
操作温度.湿度 温度:10°C~30°C湿度: 20~80% RH。
保修期 一年
认证 CE认证& RoHS合格。
计算机规格需求 Microsoft Windows XP或Vista
Pentium 4或更高
最小的RAM:512 MB
硬盘空间:200MB
USB2.0高速传输
鼠标,键盘与屏幕
标准配件: 用户手册。
USB导线。
软件CD(含驱动程序与操作手册)。
选购配件: 校正工具组。
多种转接器。



仪器用途一

翻新及二手器件检测



可由仓库部门在收到集成电路时进行检查, 以收到的集成电路是真品; 商品输入部门的员工不需要电子知识即可操作这个系统。
检查可能伪造的集成电路, 并分析供货商的测试数据。用户可应用报告, 确定问题的来源。

翻新及二手器件检测仪



能快速简单检测出翻新IC及集成电路测试的解决方案。

透过精密的PinPrint(针印)测试算法则,能够辨识出有不同内部结构或根本没有结构, 甚至是由不同厂家所制造的集成电路。

他就像您的电子守卫, 守卫在您生产设备之入口, 不受伪造元器件之渗透伤害。

何谓伪造翻新集成电路

Counterfeit [koun-ter-fit](形容词): 意思是仿造, 以便虚伪不实地假装是真品。

制造膺品(仿冒品)集成电路是非法的, 会出现(仿冒品)是因为电子零件的可转让。多国需要制造PCB集成电路的公司都在承担这个风险, 也或许曾经收到过大批的”不良”元器件。

仿冒可透过多种过程达成: 在极不可靠的过程里, 把集成电路从报废/弃置的电路板中取出, 接着作表面处理维修; 再加上伪相关信息于集成电路上, 包括制造厂商标, 然后拿来当作真品卖给粗心的买家。另一个方法则是真的凭正规的制造能力, 在标准工时以外的大夜班(ghost shift)生产集成电路, 然而, 以那种方式生产的芯片含有许多制造上的瑕疵, 有些甚至没有硅片(silicon die)。

很不幸地, 得一直等到把它们放在PCB上, 在生产团队对组装进行第一次测试时, 才可能鉴别到仿造的集成电路。如此将导致昂贵的过程-辨识问题集成电路、再把它们从生产中的电路板上拿掉。在某些情况下, 甚至得把整批成品回收回工厂。

5年来, 仿冒集成电路的举发呈倍数地增加; 2008年, 仿冒IC的出口量占多国贸易总额的8%以上, 相当于损失60亿的销售额。



英国ABI部分原装适配座清单



适配座型号 图片 适配座型号 图片
FBGA48
(0.75mm pitch 6×8)
按此在新窗口浏览图片 VSOP40
(0.5mm pitch)
按此在新窗口浏览图片
BGA256
(1.00mm pitch 16×16)
按此在新窗口浏览图片 TSOP48
(0.5mm pitch)
按此在新窗口浏览图片
TSOP32
(0.5mm pitch)
按此在新窗口浏览图片 TQFP64&TSOP54 按此在新窗口浏览图片
VSOP32
(0.5mm pitch)
按此在新窗口浏览图片 QFP100
(0.65mm pitch 30×20)
按此在新窗口浏览图片
TSOP40
(0.5mm pitch)
按此在新窗口浏览图片 TQFP-100
(0.5mm pitch 25×25)
按此在新窗口浏览图片
VSOP28
(0.5mm pitch)
按此在新窗口浏览图片
